Surmoulage par injection plastique : un levier discret mais décisif pour l’aérospatiale
Dans l’aéronautique et la défense, le surmoulage par injection plastique transforme la manière de concevoir les sous ensembles. Cette approche de surmoulage combine une première pièce existante avec une deuxième matière injectée, créant une pièce moulée unique qui intègre plusieurs fonctions et réduit le nombre d’éléments à assembler. Pour un lecteur qui s’intéresse aux innovations technologiques, cette technique de moulage injection illustre parfaitement la recherche de fiabilité, de légèreté et de répétabilité dans la fabrication, en cohérence avec les exigences des normes EN/AS9100.

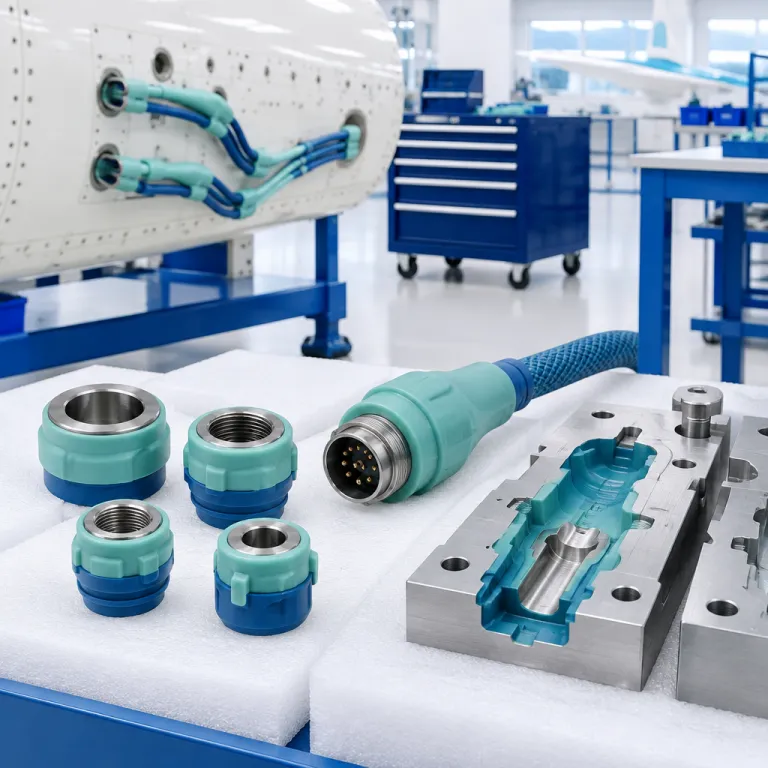

Le principe du surmoulage repose sur l’insertion d’une pièce ou de plusieurs pièces préalablement usinées ou imprimées dans un moule, puis sur l’injection d’une matière plastique ou d’un caoutchouc silicone qui vient les enrober partiellement ou totalement. Ce surmoulage offre des avantages majeurs en environnement sévère, car la matière de surmoulage protège les circuits, les connecteurs ou les capteurs contre les vibrations, l’humidité et les chocs thermiques, conformément aux profils d’essais décrits dans la norme RTCA DO‑160G. Dans l’industrie aéronautique, ces applications de surmoulage pièces concernent autant les harnais électriques que les boîtiers électroniques embarqués ou les interfaces homme machine, comme on l’observe sur les familles d’avions commerciaux certifiés depuis les années 2010.
La montée en puissance de l’injection surmoulage accompagne aussi la transition vers des matériaux plus légers et plus durables, en complément des alliages métalliques traditionnels. Les ingénieurs combinent désormais une pièce moulée en matière plastique avec des inserts métalliques ou composites, afin d’optimiser le rapport masse rigidité et la tenue mécanique globale. Cette hybridation des matériaux et des procédés de moulage injection participe directement aux objectifs de réduction de masse des aéronefs et des systèmes de défense, comme l’illustrent par exemple les connecteurs surmoulés utilisés sur les familles d’avions Airbus A320neo et Boeing 787, mentionnées dans les rapports « Global Market Forecast » 2023 d’Airbus et « Commercial Market Outlook » 2023 de Boeing.
Du moule au matériau : comment le surmoulage structure les pièces critiques
Pour comprendre l’impact réel du surmoulage injection plastique, il faut regarder de près le couple moule matière. Chaque moule est conçu pour guider l’écoulement de la matière plastique ou du silicone liquide autour d’une pièce existante, en maîtrisant les zones d’adhérence, les épaisseurs et les interfaces fonctionnelles. Dans l’aérospatiale, ces moules sont souvent usinés dans des aciers hautes performances, capables de supporter des cadences de production pièces élevées tout en garantissant une précision au dixième de millimètre, voire au centième pour certains composants critiques.
Le choix de la matière de surmoulage est tout aussi stratégique, car il conditionne les performances finales de la pièce moulée et de ses interfaces avec les autres éléments du système. Les polymères techniques, les élastomères et le caoutchouc silicone sont sélectionnés pour leur résistance aux fluides aéronautiques, aux rayonnements et aux cycles thermiques, ce qui renforce les avantages du surmoulage technique dans les environnements extrêmes. Dans certains cas, une deuxième matière est injectée pour créer des zones souples de support ou d’amortissement, tandis que la première matière assure la rigidité structurelle, avec des températures de service pouvant dépasser 150 °C selon les fiches techniques 2022 de fournisseurs comme Dow, Wacker ou Momentive.
Les moules en silicone sur mesure jouent un rôle particulier pour les petites séries et les prototypes, notamment pour des pièces complexes de cockpit ou de carénage électronique. Un moule en silicone dédié à la fabrication de pièces aéronautiques permet de valider rapidement une géométrie, une ergonomie ou une intégration de circuit avant d’investir dans un outillage de production. Cette approche réduit les risques industriels, car elle autorise plusieurs itérations de moulage injection et d’injection surmoulage sur une même base de conception, comme le pratiquent déjà certains centres de R&D de grands avionneurs européens depuis le milieu des années 2010.
Surmoulage et électronique embarquée : protéger les circuits au cœur des systèmes
Les systèmes avioniques et les capteurs de défense reposent sur des circuits électroniques de plus en plus denses, qui exigent une protection mécanique et environnementale irréprochable. Le surmoulage injection plastique permet d’englober un circuit imprimé, des connecteurs et parfois des antennes dans une enveloppe de matière plastique ou de silicone liquide, formant un bloc monolithique difficile à dégrader. Cette enveloppe agit comme un support mécanique, un isolant électrique et une barrière contre l’humidité, ce qui prolonge la durée de vie des produits embarqués soumis aux essais de qualification DO‑160 (vibrations, chocs, humidité, brouillard salin).
Dans ces applications de surmoulage, l’insertion des composants se fait souvent manuellement ou par robot, avant la fermeture du moule et l’injection de la matière de surmoulage. Les ingénieurs doivent anticiper la dilatation thermique différentielle entre les matériaux, afin que la pièce moulée ne génère pas de contraintes excessives sur les soudures ou les pistes du circuit. Cette maîtrise fine des matériaux et de la technique de moulage est devenue un critère clé dans la qualification des fournisseurs avioniques et dans la validation des nouveaux produits électroniques de défense, avec des plans de contrôle alignés sur les référentiels EN/AS9100 et les exigences clients de grands donneurs d’ordres.
La convergence entre impression 3D et surmoulage ouvre aussi de nouvelles voies pour l’intégration fonctionnelle. Des structures imprimées en polymères haute performance servent de squelette à des pièces surmoulées, ce qui permet de combiner des canaux de refroidissement internes, des passages de câbles et des zones de fixation dans une seule plastique pièce. Un article sur l’impression 3D grand format dans la fabrication aérospatiale et défense, publié en 2021 par le DLR et le National Composites Centre, montre comment ces technologies se complètent pour accélérer la mise au point de nouvelles applications de surmoulage, par exemple pour des boîtiers de distribution de puissance testés dans les laboratoires de Dassault Aviation et d’Airbus Defence and Space.
Du cockpit au train d’atterrissage : panorama des applications de surmoulage
Les applications de surmoulage dans l’aérospatiale couvrent un spectre très large, allant des commandes de cockpit aux systèmes de propulsion. Dans le poste de pilotage, le surmoulage pièces permet de combiner une structure rigide en matière plastique avec une deuxième matière souple pour les boutons, poignées et interfaces tactiles, améliorant à la fois l’ergonomie et la résistance à l’usure. Chaque pièce existante métallique ou composite peut ainsi recevoir un surmoulage offre de grip, de marquage ou de protection, sans multiplier les sous composants, comme le montrent les retours d’expérience de plusieurs programmes d’avions régionaux certifiés depuis 2018.
Sur les trains d’atterrissage et les actionneurs, le surmoulage technique est utilisé pour encapsuler des capteurs de position, des connecteurs et des faisceaux, en les protégeant des projections, des chocs et des variations de température. Les matières de surmoulage à base de caoutchouc silicone ou d’élastomères thermoplastiques offrent des avantages en termes d’étanchéité et de résistance aux fluides hydrauliques, ce qui sécurise le fonctionnement des systèmes critiques. Dans les zones chaudes, la combinaison de matériaux haute température et de géométries optimisées par moulage injection permet de maintenir les performances sans alourdir la structure, avec des plages de fonctionnement pouvant dépasser 200 °C selon les données 2020 de fournisseurs de matériaux spécialisés.
Les satellites et les charges utiles spatiales bénéficient aussi de la production pièces par injection surmoulage, notamment pour les connecteurs multipoints, les boîtiers de distribution de puissance et les interfaces mécaniques légères. Les ingénieurs exploitent la liberté de forme du moulage pour intégrer des nervures, des logements de joints et des supports de fixation directement dans la pièce moulée, réduisant ainsi le nombre d’éléments rapportés. Cette intégration fonctionnelle améliore la fiabilité globale, car chaque interface supprimée est une source potentielle de panne en moins, comme l’ont montré des campagnes d’essais menées entre 2017 et 2022 sur plusieurs plateformes de satellites de télécommunications européennes décrites dans les rapports techniques de l’ESA.
Transferts croisés : de l’industrie automobile et médicale vers l’aéronautique
Le surmoulage injection plastique ne s’est pas développé en vase clos dans l’aéronautique, il hérite de décennies d’optimisation dans l’industrie automobile. Dans ce secteur, la production pièces par moulage injection et surmoulage pièces a permis de fiabiliser les connecteurs moteur, les capteurs de châssis et les interfaces de cockpit, tout en maîtrisant les coûts. Les avionneurs et les équipementiers adaptent aujourd’hui ces savoir faire à des exigences de qualification plus strictes et à des volumes plus faibles, en s’appuyant sur des retours d’expérience publiés depuis le début des années 2000 par des acteurs comme TE Connectivity ou Amphenol.
L’industrie médicale constitue un autre réservoir d’innovations, notamment pour les matières de surmoulage biocompatibles et les géométries complexes. Les dispositifs médicaux utilisent largement le caoutchouc silicone et le silicone liquide pour créer des zones souples, étanches et faciles à nettoyer autour de pièces rigides, ce qui offre des avantages transposables aux cockpits et aux cabines pressurisées. Les mêmes familles de matériaux et de techniques d’insertion sont désormais appliquées aux poignées de commande, aux joints de panneaux et aux interfaces de maintenance dans les avions et les hélicoptères, avec des exigences de propreté et de traçabilité proches de celles des référentiels ISO 13485.
Ce transfert technologique impose toutefois un parcours de qualification exigeant pour chaque matière plastique, chaque moule et chaque procédé d’injection surmoulage. Les fournisseurs doivent démontrer la stabilité de leur fabrication, la traçabilité des matériaux et la robustesse de leurs contrôles qualité avant d’être intégrés dans la chaîne d’approvisionnement aéronautique. Un article détaillé sur le parcours de certification des fournisseurs en aéronautique, publié en 2020 par l’IAQG, montre à quel point ces exigences peuvent freiner la montée en cadence, mais elles garantissent la fiabilité des pièces surmoulées en service, comme l’illustrent les audits menés chez des spécialistes de la connectique tels qu’Amphenol, TE Connectivity ou Souriau.
Concevoir pour le surmoulage : bonnes pratiques et limites techniques
Pour tirer pleinement parti du surmoulage injection plastique, les bureaux d’études doivent intégrer cette technologie dès la phase de conception. Une pièce existante destinée à recevoir une deuxième matière doit comporter des zones d’ancrage, des dépouilles adaptées et des épaisseurs compatibles avec le flux de matière plastique dans le moule. Cette approche de conception pour la fabrication réduit les risques de défauts de moulage, comme les bulles, les retassures ou les manques de matière, et facilite la conformité aux plans de validation définis dans les dossiers de certification.
Les ingénieurs doivent aussi anticiper les contraintes de production pièces, notamment les temps de cycle, la répétabilité des opérations d’insertion et la maintenance des moules. Dans les programmes aéronautiques et défense, la moindre dérive dimensionnelle sur une pièce moulée peut impacter l’assemblage d’un sous ensemble complet, ce qui impose un suivi métrologique serré. Les choix de matériaux, de technique de moulage et de paramètres d’injection surmoulage sont donc validés par des campagnes d’essais, des analyses de vieillissement accéléré et des simulations numériques, souvent alignées sur les profils de tests environnementaux DO‑160 et sur les exigences clients issues des spécifications avionneurs.
Malgré ses nombreux avantages, le surmoulage offre aussi des limites qu’il faut connaître, notamment en termes de réparabilité et de recyclabilité. Une plastique pièce surmoulée est souvent difficile à démonter ou à reconditionner, car la matière de surmoulage adhère fortement à la structure initiale et aux éléments insérés. Les acteurs de l’aérospatiale explorent donc des combinaisons de matériaux et de procédés qui concilient performances, maintenance et fin de vie, afin que les innovations technologiques restent compatibles avec les objectifs environnementaux de la filière, en s’appuyant sur les feuilles de route durabilité publiées par Airbus et Boeing dans leurs rapports environnementaux 2022.
Chiffres clés sur le surmoulage et les matériaux polymères en aérospatiale
- Les matériaux polymères représentent en moyenne entre 15 % et 20 % de la masse d’un avion commercial moderne, contre moins de 10 % quelques décennies auparavant, ce qui illustre la montée en puissance du moulage et du surmoulage dans les structures et les systèmes (données issues de rapports industriels d’Airbus et de Boeing, comme les « Global Market Forecast » 2022‑2023 et les bilans environnementaux publiés annuellement depuis 2019).
- Les solutions de surmoulage de connecteurs et de harnais peuvent réduire jusqu’à 30 % le temps d’assemblage des faisceaux électriques d’un avion, selon des études publiées par plusieurs équipementiers de connectique aéronautique, notamment TE Connectivity et Amphenol dans leurs livres blancs techniques 2018‑2021, ce qui contribue directement à la réduction des coûts de production.
- Dans les environnements moteurs et trains d’atterrissage, l’utilisation de caoutchouc silicone et de polymères haute température permet de garantir une tenue thermique supérieure à 200 °C, là où des plastiques standards échoueraient, ce qui élargit le champ des applications de surmoulage technique (résultats rapportés dans des fiches techniques 2020‑2022 de fournisseurs de matériaux comme Dow, Wacker ou Momentive, avec des références de grades spécifiques pour l’aéronautique).
- Les procédés combinant impression 3D et surmoulage permettent de réduire de 40 % à 60 % le délai de mise au point de certaines pièces prototypes, d’après des retours d’expérience de centres de R&D aéronautiques tels que le Centre de Recherche Technologique d’Airbus, le DLR en Allemagne ou le National Composites Centre au Royaume Uni, publiés entre 2019 et 2022, ce qui accélère l’introduction de nouvelles architectures de systèmes.
FAQ sur le surmoulage par injection plastique en aérospatiale et défense
Qu’est ce que le surmoulage par injection plastique dans l’aéronautique ?
Le surmoulage par injection plastique consiste à placer une pièce existante, métallique, composite ou polymère, dans un moule puis à injecter une matière de surmoulage autour d’elle. On obtient ainsi une pièce moulée monobloc qui combine plusieurs fonctions, comme la protection, l’étanchéité ou l’ergonomie. Cette technique est largement utilisée pour les connecteurs, les capteurs et les interfaces de cockpit, en complément d’autres procédés de fabrication de pièces plastiques.
Quels sont les principaux avantages du surmoulage pour les systèmes embarqués ?
Le surmoulage offre des avantages en termes de protection mécanique, d’isolation électrique et de résistance aux environnements sévères. En encapsulant les circuits et les éléments sensibles dans une matière plastique ou un silicone adapté, on réduit les risques de défaillance liés aux vibrations, à l’humidité ou aux chocs thermiques. Il permet aussi de diminuer le nombre de pièces et d’opérations d’assemblage, ce qui simplifie la qualification et la maintenance des systèmes embarqués.
Quels matériaux sont utilisés pour la matière de surmoulage en aérospatiale ?
Les matériaux les plus courants sont les polymères techniques, les élastomères thermoplastiques et le caoutchouc silicone, parfois sous forme de silicone liquide pour des géométries complexes. Le choix dépend de la température de service, de la résistance chimique et des contraintes mécaniques de la pièce. Chaque matière plastique doit être qualifiée spécifiquement pour un programme aéronautique ou de défense, avec des essais réalisés selon des référentiels comme DO‑160 ou des spécifications internes avionneurs.
Comment le surmoulage s’intègre t il au processus de qualification aéronautique ?
Le procédé de surmoulage, les moules, les matières et les paramètres d’injection font l’objet d’une qualification détaillée, incluant essais mécaniques, thermiques et environnementaux. Les fournisseurs doivent démontrer la stabilité de la production pièces et la traçabilité complète des matériaux utilisés. Cette démarche garantit que chaque pièce surmoulée répond aux exigences de sécurité et de fiabilité de la filière, en cohérence avec les systèmes de management de la qualité certifiés EN/AS9100.
Le surmoulage est il compatible avec les objectifs environnementaux de la filière ?
Le surmoulage contribue à alléger les systèmes et à réduire le nombre de composants, ce qui peut améliorer le bilan environnemental global des aéronefs. En revanche, la réparabilité et le recyclage des pièces surmoulées restent des défis, car plusieurs matériaux sont intimement liés dans une même pièce. Les industriels travaillent sur de nouvelles combinaisons de matériaux et de procédés pour concilier performances, maintenance et fin de vie, en s’appuyant sur les feuilles de route environnementales publiées par Airbus et Boeing dans leurs rapports de durabilité récents.
