Roulements linéaires aéronautiques : choix, intégration et performances
Roulements linéaires et exigences extrêmes des systèmes aéronautiques
Dans l’aéronautique et la défense, le roulement linéaire conditionne la précision de nombreux sous-systèmes critiques. Chaque composant de guidage doit garantir un déplacement rectiligne parfaitement contrôlé malgré les vibrations, les chocs thermiques et les variations de charge. Les ingénieurs surveillent donc de près le diamètre, la qualité des éléments roulants et la géométrie intérieure de chaque produit, en lien avec les exigences de normes comme l’AS9100 / EN 9100 publiées par l’IAQG.
Un roulement linéaire moderne se compose souvent d’une douille à billes montée sur un arbre de guidage trempé et rectifié. Cette douille linéaire répartit les efforts grâce à des billes adaptées, qui roulent entre le diamètre intérieur de la douille et le diamètre extérieur de l’arbre de guidage. Dans les actionneurs de volets, les rails de guidage linéaire et les roulements linéaires transforment une rotation en translation avec une répétabilité au centième de millimètre, conformément aux exigences de normes de type AS9100 ou EN 9100 pour les systèmes aéronautiques et aux référentiels qualité de grands avionneurs comme Airbus ou Boeing.
Les bureaux d’études comparent différents types de douilles à billes, de douilles à aiguilles et de roulements linéaires compacts selon la charge et la course utile. Ils analysent le type de mouvement attendu, pure translation ou rotation-translation combinée, afin de choisir le produit roulement le plus adapté. Dans les systèmes de guidage linéaire d’aérostructures, un mauvais choix de diamètre intérieur ou de billes adaptées peut générer du jeu, augmenter les contraintes de contact et dégrader la tenue en fatigue, comme le montrent les courbes de durée de vie L10 publiées dans les catalogues techniques de fabricants tels que SKF ou NSK.
Les contraintes de stock dans la filière aéronautique restent fortes, car chaque référence de roulement linéaire doit être traçable. Les responsables logistiques suivent chaque ref de produit, du premier montage sur banc d’essai jusqu’à l’intégration sur avion ou satellite. Le moindre écart entre le diamètre intérieur théorique et le diamètre intérieur réel mesuré peut entraîner une non-conformité et un retour fournisseur, en particulier lorsque les plans de contrôle s’appuient sur des référentiels qualité inspirés des séries MIL-STD-810 ou MIL-STD-202 pour les essais environnementaux.
Les douilles linéaires et les douilles à billes sont souvent livrées avec des accessoires dédiés, comme des joints racleurs ou des bagues de maintien. Ces accessoires de guidage linéaire protègent les billes linéaires contre les poussières, les copeaux et l’humidité présents dans les ateliers de machines-outils. Dans les environnements militaires, la protection contre le sable, le sel et les chocs thermiques impose des spécifications encore plus strictes pour chaque produit roulement, avec des essais de corrosion et de tenue en température documentés dans les rapports de qualification et alignés sur les recommandations de l’ASTM et de l’ISO.
Choix des douilles linéaires pour actionneurs et mécanismes embarqués
Le choix d’une douille linéaire pour un actionneur de commande de vol ou un mécanisme de trappe radar ne se limite jamais au prix. Les ingénieurs calculent la charge dynamique équivalente, la durée de vie attendue et le coefficient de sécurité en fonction du profil de mission. Ils comparent ensuite plusieurs produits et plusieurs types de douilles à billes pour optimiser le compromis masse-performance et la conformité aux spécifications de certification définies par l’EASA ou la FAA.
Dans un actionneur électromécanique, la douille à billes transforme la rotation du moteur en mouvement linéaire précis le long de l’arbre de guidage. Le diamètre intérieur de la douille et le diamètre de l’arbre doivent être parfaitement appariés pour garantir un film de lubrifiant stable autour des billes adaptées. Un mauvais ajustement de ce diamètre intérieur peut provoquer un échauffement localisé, une usure prématurée des billes linéaires et un jeu axial excessif, phénomènes décrits dans de nombreuses notes d’application de fabricants de roulements et confirmés par des essais de qualification réalisés sur bancs vibratoires.
Les concepteurs distinguent différents types de douilles linéaires, ouvertes ou fermées, avec ou sans collerette, pour s’adapter aux interfaces mécaniques existantes. Une douille à billes ouverte permet par exemple de coulisser sur un rail de guidage supporté, alors qu’une douille fermée se monte sur un arbre de guidage libre. Dans les systèmes de guidage linéaire d’antennes déployables, la combinaison de plusieurs roulements linéaires en parallèle améliore la rigidité globale et limite les déformations sous charge, comme l’illustrent plusieurs études de cas publiées par l’ESA sur les mécanismes spatiaux.
Les catalogues de produits de roulements linéaires proposent souvent une ref spécifique pour chaque diamètre intérieur et chaque longueur de douille. Les services achats comparent ces références en fonction du stock disponible, du délai de livraison et des exigences de qualification aéronautique. Un roulement linéaire certifié pour l’aéronautique peut afficher un prix plus élevé, mais il réduit les risques de non-conformité en essais vibratoires et en essais de durée de vie, comme le montrent les fiches techniques de grands fabricants internationaux et les retours d’expérience de programmes civils et militaires.
Pour les prototypes d’actionneurs, les équipes d’industrialisation s’appuient sur des solutions de prototypage rapide, comme le moule prototype pour injection plastique destiné aux pièces de support de douille. Cette approche permet de tester plusieurs types de douilles à billes et plusieurs diamètres d’arbre de guidage avant de figer la définition. Les ingénieurs peuvent ainsi valider le comportement du mouvement linéaire complet, roulements linéaires et rails de guidage inclus, avant le lancement en série, en s’appuyant sur des plans d’essais inspirés des guides de qualification de l’ECSS pour le spatial.
Roulements linéaires dans les machines outils pour pièces aéronautiques

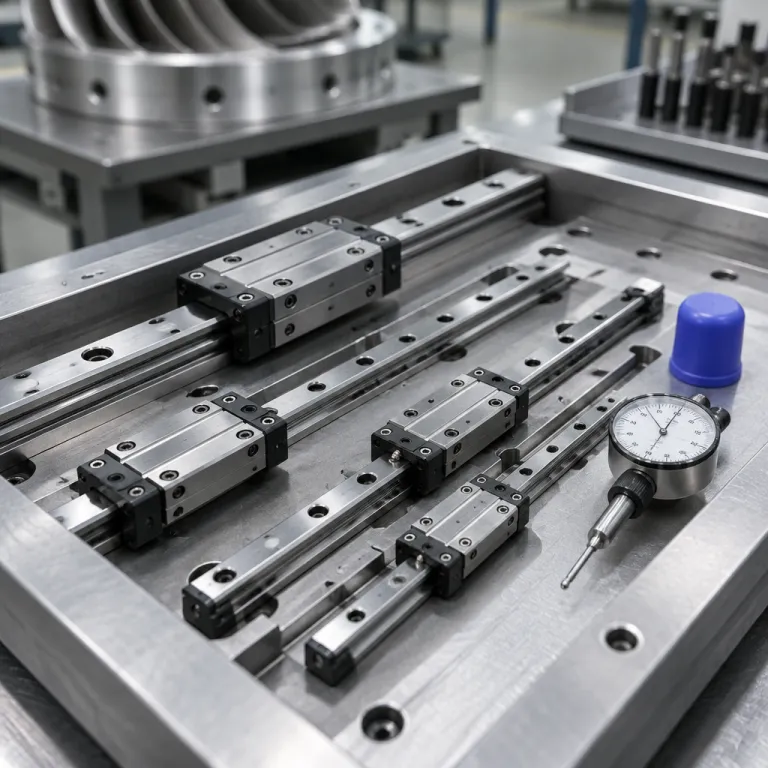

Les machines-outils utilisées pour usiner les pièces aéronautiques reposent elles aussi sur des roulements linéaires de haute précision. Chaque axe de translation X, Y ou Z s’appuie sur un guidage linéaire composé de rails de guidage trempés et de douilles à billes préchargées. Ce mouvement linéaire doit rester parfaitement fluide pour garantir l’état de surface des alliages de titane et d’aluminium, conformément aux tolérances géométriques imposées par les donneurs d’ordres aéronautiques et décrites dans les normes ISO de géométrie des pièces.
Sur un centre d’usinage cinq axes, les douilles linéaires et les roulements linéaires supportent des accélérations élevées et des inversions de sens fréquentes. Les billes linéaires circulent dans des chemins de roulement optimisés, où le diamètre intérieur de la douille et le diamètre de l’arbre de guidage sont choisis pour limiter les déformations. Une mauvaise adéquation entre le diamètre intérieur théorique et le diamètre intérieur réel peut générer des vibrations qui se traduisent par des stries sur la pièce usinée, phénomène régulièrement documenté dans les guides de bonnes pratiques d’usinage publiés par des constructeurs comme DMG Mori ou Makino.
Les fabricants de machines-outils sélectionnent différents types de guidages linéaires selon la course, la charge et la précision recherchée. Les rails de guidage à recirculation de billes conviennent bien aux axes rapides, tandis que certains axes lents utilisent des douilles à billes sur arbre cylindrique. Dans tous les cas, le produit roulement doit résister aux brouillards d’huile, aux copeaux abrasifs et aux variations de température dans l’atelier, conditions détaillées dans les fiches de lubrifiants, les recommandations ISO 281 sur la durée de vie des roulements et les systèmes de protection associés.
Les ateliers de maintenance surveillent le stock de roulements linéaires et de douilles linéaires pour limiter les arrêts de production. Chaque ref de produit est associée à un diamètre intérieur, un type de joint et un niveau de précharge, ce qui impose une gestion rigoureuse des produits de rechange. Un délai de livraison trop long pour une douille à billes critique peut immobiliser une machine-outil stratégique pendant plusieurs jours et impacter le planning de livraison des pièces aéronautiques, comme le confirment de nombreuses analyses de disponibilité publiées par les OEM de machines-outils.
Pour la fabrication de gabarits, de montages d’usinage ou de maquettes fonctionnelles, les industriels recourent de plus en plus à l’impression 3D, puis à la finition par peinture d’une impression 3D pour l’aéronautique. Ces pièces imprimées servent parfois de supports temporaires pour des douilles à billes ou des rails de guidage en phase de mise au point. Elles permettent de valider la cinématique de rotation-translation et le comportement du mouvement linéaire avant de lancer les pièces définitives en métal, en réduisant les coûts de développement et les délais de mise au point.
Gestion du stock, références et logistique des roulements linéaires
Dans la chaîne d’approvisionnement aéronautique, la gestion du stock de roulements linéaires devient un enjeu stratégique. Chaque boutique industrielle ou magasin central doit suivre des centaines de ref de produits, différenciées par le diamètre intérieur, la longueur et le type de douille. Les erreurs de référence peuvent entraîner des retards de montage sur les lignes d’assemblage d’avions ou de missiles et compliquer la conformité aux exigences qualité des programmes, notamment celles décrites dans l’AS9100 et les procédures internes des avionneurs.
Les responsables logistiques mettent en place des systèmes de traçabilité qui associent chaque produit roulement à son certificat matière, à son lot de fabrication et à ses résultats d’essais. Cette traçabilité couvre aussi les accessoires de guidage linéaire, comme les arbres de guidage, les rails de guidage et les outils de montage. Lorsqu’un incident survient sur un mouvement linéaire en service, il devient alors possible de remonter rapidement jusqu’au lot de douilles à billes concerné et de vérifier les rapports d’essais correspondants, conformément aux bonnes pratiques de gestion de configuration recommandées par l’IAQG.
Les délais de livraison constituent un autre paramètre critique pour les programmes aéronautiques et de défense. Un délai de livraison non tenu pour une série de roulements linéaires peut bloquer l’assemblage d’actionneurs, de trains d’atterrissage ou de systèmes de radar. Les acheteurs comparent donc non seulement le prix des produits, mais aussi la fiabilité de la chaîne logistique et la capacité du fournisseur à maintenir un stock tampon, souvent exigée dans les contrats-cadres pluriannuels et les accords de niveau de service (SLA).
Les plateformes de vente spécialisées jouent un rôle croissant, en proposant une boutique en ligne dédiée aux roulements linéaires et aux douilles linéaires. Ces boutiques permettent de filtrer les produits par diamètre intérieur, par type de douille à billes et par compatibilité avec certains arbres de guidage. Les utilisateurs peuvent ainsi sélectionner rapidement la bonne ref de roulement linéaire, vérifier le stock disponible et estimer le délai de livraison, tout en accédant aux fiches techniques détaillées et aux certificats de conformité associés.
Dans certains cas, les industriels recourent à des fabricants spécialisés comme Liebherr Aerospace, dont les systèmes embarqués intègrent des mécanismes de guidage linéaire complexes ; un article détaillé sur ce sujet est disponible à propos du champion européen des systèmes embarqués aéronautiques. Ces acteurs combinent la maîtrise du produit roulement, des douilles à billes et des rails de guidage avec une expertise en intégration système. Cette approche globale réduit les risques de non-compatibilité entre les différents types de guidages linéaires utilisés dans un même ensemble et facilite la certification globale du système.
Outils de montage, interfaces mâle femelle et intégration système
L’intégration d’un roulement linéaire dans un système aéronautique exige des outils de montage spécifiques. Les interfaces mécaniques mâle femelle entre la douille linéaire et son logement doivent respecter des tolérances serrées pour éviter les déformations. Un montage trop serré peut ovaliser le diamètre intérieur de la douille et perturber la circulation des billes linéaires, ce qui se traduit par une augmentation du couple de frottement et une baisse de la durée de vie en fatigue.
Les équipes méthodes définissent des procédures détaillées pour le montage des douilles à billes, des arbres de guidage et des rails de guidage. Elles précisent les couples de serrage, les séquences d’assemblage et les contrôles dimensionnels à réaliser sur le diamètre intérieur et sur le diamètre extérieur. L’utilisation d’outils de montage adaptés limite les chocs sur les billes et préserve la qualité du mouvement linéaire, en cohérence avec les recommandations des manuels de maintenance aéronautique et des documents de type AMM (Aircraft Maintenance Manual).
Les interfaces mâle femelle jouent un rôle clé dans la répartition des efforts entre la douille linéaire et la structure environnante. Dans un actionneur de commande de vol, par exemple, la douille à billes est souvent montée dans un logement en aluminium, tandis que l’arbre de guidage est en acier trempé. Cette combinaison de matériaux impose de maîtriser les jeux fonctionnels pour éviter les blocages du roulement linéaire lors des variations de température et des cycles de pressurisation, comme le montrent les analyses de tolérances publiées dans les guides de conception aéronautique.
Les ingénieurs système analysent aussi la cinématique globale de rotation-translation pour s’assurer que les roulements linéaires ne subissent pas de charges parasites. Un mauvais alignement entre plusieurs rails de guidage ou plusieurs arbres de guidage peut générer des efforts transverses sur les billes linéaires. Ces efforts réduisent la durée de vie du produit roulement et peuvent provoquer des grippages en conditions extrêmes, notamment lors des essais de qualification vibratoire et thermique décrits dans les séries MIL-STD-810 et RTCA DO-160.
Dans les programmes de défense, les exigences de redondance et de tolérance aux pannes renforcent encore ces contraintes d’intégration. Certains mécanismes combinent différents types de guidage linéaire, avec des douilles à billes primaires et des guidages de secours à faible frottement. Cette architecture garantit la continuité du mouvement linéaire même en cas de défaillance partielle d’un roulement linéaire ou d’une douille à billes, ce qui est souvent documenté dans les analyses de sécurité de type FMEA et dans les dossiers de sûreté de fonctionnement.
Évolutions technologiques et tendances pour les roulements linéaires aéronautiques
Les tendances actuelles dans l’aérospatial et la défense transforment profondément la technologie des roulements linéaires. La montée en puissance des actionneurs électromécaniques, au détriment des systèmes hydrauliques, augmente le nombre de mouvements linéaires critiques à bord. Chaque roulement linéaire doit alors offrir une combinaison optimale de masse réduite, de rigidité élevée et de faible frottement, tout en respectant les exigences de fiabilité des normes aéronautiques et des guides de certification comme le CS-25 ou le FAR Part 25.
Les fabricants développent de nouveaux produits de roulements linéaires avec des traitements de surface avancés et des matériaux hybrides. Les billes linéaires en céramique, par exemple, réduisent la masse mobile et améliorent la résistance à la corrosion dans certains environnements spatiaux. Le diamètre intérieur des douilles linéaires est optimisé pour maintenir un film de lubrifiant stable autour de ces billes adaptées, même en microgravité, comme l’illustrent plusieurs études publiées sur les mécanismes spatiaux par la NASA et l’ESA.
Les recherches portent aussi sur des douilles à billes à faible bruit et à faible couple de démarrage, destinées aux mécanismes optiques embarqués. Dans ces applications, le mouvement linéaire doit rester parfaitement régulier pour ne pas perturber la stabilité de l’image ou la précision de pointage. Les rails de guidage et les arbres de guidage sont alors rectifiés avec une précision extrême, et chaque produit roulement est testé individuellement selon des protocoles proches de ceux décrits dans les standards de qualification spatiale ECSS et dans les spécifications internes des agences spatiales.
Certains industriels, comme le fabricant KBO pour certains marchés spécialisés, proposent des gammes complètes de douilles linéaires et de roulements linéaires pour environnements sévères. Ces produits couvrent différents types de diamètres intérieurs, de longueurs et de précharges, afin de s’adapter aux besoins variés des systèmes aéronautiques. Les clients comparent ces gammes en fonction du prix, du délai de livraison et des performances en essais vibratoires, en s’appuyant sur les courbes de durée de vie fournies dans les catalogues techniques et sur les rapports d’essais indépendants.
Les tendances de maintenance prédictive gagnent aussi les systèmes de guidage linéaire, grâce à des capteurs intégrés qui surveillent le comportement du mouvement linéaire. Ces capteurs mesurent les vibrations, la température et parfois la charge réelle supportée par les billes linéaires. Les données collectées permettent d’anticiper le remplacement des roulements linéaires avant l’apparition de jeux excessifs ou de blocages, comme le confirment plusieurs retours d’expérience publiés par de grands intégrateurs industriels et des fournisseurs de solutions de monitoring conditionnel.
Roulements linéaires, rotation translation et performance opérationnelle
Dans de nombreux mécanismes aéronautiques, le roulement linéaire se trouve au cœur d’une cinématique de rotation-translation. Un moteur électrique génère une rotation, qui se transforme en mouvement linéaire via une vis à billes, une crémaillère ou un système de came. Les douilles à billes et les rails de guidage assurent alors le guidage linéaire de la charge mobile, en limitant les frottements et les jeux et en garantissant la répétabilité du positionnement.
Les ingénieurs dimensionnent chaque produit roulement en fonction des efforts combinés de traction, de compression et de flexion. Ils vérifient que le diamètre intérieur de la douille linéaire et le diamètre de l’arbre de guidage limitent les contraintes de contact sur les billes linéaires. Une répartition homogène des efforts sur les billes adaptées garantit la stabilité du mouvement linéaire sur toute la durée de vie de l’équipement, en cohérence avec les hypothèses de calcul de durée de vie L10 décrites dans la norme ISO 281 et les guides de dimensionnement des fabricants.
Les systèmes de guidage linéaire interviennent aussi dans les bancs d’essais au sol, où l’on simule les charges aérodynamiques sur les gouvernes ou les trains d’atterrissage. Les roulements linéaires y subissent des cycles de charge répétés, parfois supérieurs à ceux rencontrés en vol. Les différents types de douilles à billes et de rails de guidage sont alors évalués en termes de jeu résiduel, de frottement et de tenue en fatigue, avec des protocoles d’essais inspirés des normes de qualification aéronautique et des séries MIL-STD-810 pour les environnements sévères.
Dans les ateliers de maintenance, les techniciens doivent pouvoir remplacer rapidement une douille à billes ou un roulement linéaire défaillant. La disponibilité du stock, la clarté des ref de produits et la simplicité des outils de montage influencent directement la durée d’immobilisation des équipements. Un délai de livraison maîtrisé pour les produits de rechange contribue donc à la performance opérationnelle globale des flottes aéronautiques et de défense, comme le montrent les indicateurs de disponibilité (AOG, MTTR) suivis par les compagnies aériennes.
Les tendances actuelles montrent enfin une convergence entre les exigences de l’aéronautique civile et celles de la défense en matière de guidage linéaire. Les mêmes principes de maîtrise du diamètre intérieur, de qualité des billes linéaires et de contrôle du mouvement linéaire s’appliquent aux drones, aux hélicoptères et aux avions de combat. Dans tous les cas, le roulement linéaire reste un composant discret, mais déterminant pour la fiabilité et la précision des systèmes embarqués, comme le confirment de nombreuses analyses de retour d’expérience publiées dans les conférences spécialisées.
Chiffres clés sur les roulements linéaires dans l’aéronautique
- Selon les principaux fabricants de roulements et les synthèses de marché publiées par des cabinets d’études spécialisés comme MarketsandMarkets ou Grand View Research, la part des guidages linéaires et vis à billes représente environ 15 à 20 % du marché global des roulements industriels, avec une croissance annuelle estimée entre 4 et 6 % sur le segment aéronautique ; ces ordres de grandeur sont cohérents avec les données communiquées dans plusieurs rapports sectoriels récents.
- Les essais de qualification aéronautique imposent souvent des durées de vie équivalentes à plusieurs dizaines de milliers d’heures de fonctionnement, avec des cycles de charge pouvant dépasser un million de courses complètes pour les roulements linéaires d’actionneurs, comme le montrent les plans d’essais inspirés des séries MIL-STD et des normes internes des avionneurs, par exemple les spécifications Airbus AIMS ou Boeing BSS.
- Dans les centres d’usinage de pièces aéronautiques, les axes guidés par rails de guidage à recirculation de billes atteignent couramment des vitesses de déplacement supérieures à 60 mètres par minute, tout en maintenant des précisions de positionnement de l’ordre de quelques micromètres, valeurs fréquemment citées dans les catalogues de constructeurs de machines-outils haut de gamme et dans les fiches techniques ISO de performance machine.
- Les solutions de maintenance prédictive appliquées aux guidages linéaires permettent de réduire de 20 à 30 % les arrêts non planifiés des machines-outils, selon les retours d’expérience publiés par plusieurs grands intégrateurs industriels et fournisseurs de solutions de monitoring vibratoire, comme le rapportent des études de cas présentées lors de salons spécialisés type EMO ou Paris Air Show.
- Les matériaux hybrides, combinant bagues en acier et billes en céramique, peuvent augmenter de 30 à 50 % la durée de vie en fatigue des roulements linéaires dans certains environnements corrosifs ou soumis à de fortes variations de température, d’après les courbes de durée de vie présentées dans les fiches techniques de fabricants spécialisés et les publications de sociétés savantes comme l’ASME ou la SAE.
FAQ sur les roulements linéaires en aérospatial et défense
À quoi sert un roulement linéaire dans un système aéronautique ?
Un roulement linéaire sert à guider une pièce en translation avec un frottement très faible et une grande précision. Dans un avion ou un hélicoptère, il intervient par exemple dans les actionneurs de volets, les mécanismes de trappes ou les systèmes optiques. Il garantit la répétabilité du mouvement malgré les vibrations, les variations de charge et les contraintes thermiques, ce qui contribue directement à la fiabilité globale du système et à la conformité aux exigences de certification.
Comment choisir le bon diamètre intérieur pour une douille linéaire ?
Le choix du diamètre intérieur d’une douille linéaire dépend du diamètre de l’arbre de guidage, du type de charge et du niveau de jeu acceptable. Les fabricants fournissent des tableaux d’appariement qui indiquent les tolérances recommandées entre le diamètre intérieur de la douille et le diamètre de l’arbre. Un ajustement correct évite les jeux excessifs, limite l’échauffement et prolonge la durée de vie des billes linéaires, tout en respectant les critères de rigidité et de précision définis au cahier des charges et dans les normes de dimensionnement des roulements.
Quelle est la différence entre une douille à billes et un rail de guidage ?
Une douille à billes coulisse généralement sur un arbre cylindrique, tandis qu’un rail de guidage s’associe à un patin à recirculation de billes. Les douilles conviennent bien aux courses modérées et aux architectures compactes, alors que les rails de guidage offrent une meilleure rigidité pour les grandes courses. Le choix dépend de la charge, de la précision recherchée, de l’encombrement disponible et des contraintes de maintenance, telles qu’elles sont décrites dans les guides de sélection des principaux fabricants.
Pourquoi les roulements linéaires sont-ils critiques pour les machines outils aéronautiques ?
Les roulements linéaires déterminent directement la précision de positionnement des axes de machines-outils qui usinent les pièces aéronautiques. Un guidage linéaire dégradé génère des vibrations, des erreurs de géométrie et une mauvaise qualité de surface. Le maintien en bon état des douilles à billes, des rails de guidage et des arbres de guidage est donc essentiel pour respecter les tolérances serrées imposées par l’aéronautique et éviter les rebuts coûteux, comme le rappellent les recommandations de l’ISO et des constructeurs de machines.
Comment la maintenance prédictive s’applique-t-elle aux guidages linéaires ?
La maintenance prédictive repose sur des capteurs qui mesurent les vibrations, la température ou la charge sur les guidages linéaires. Les données collectées sont analysées pour détecter les dérives caractéristiques d’une usure des billes ou d’un défaut de lubrification. Cette approche permet de planifier le remplacement des roulements linéaires avant la panne, en réduisant les arrêts non planifiés et les coûts de maintenance, tout en améliorant la disponibilité des équipements critiques et en s’alignant sur les bonnes pratiques de maintenance conditionnelle.
